اموزش شابلون زدن ای سی موبایل از صفر تا صد{3 فاز اصلی} + (ویدیو)
🕓 تاریخ اپدیت مقاله : 18 تیر 1405
مقدمه: چرا ریبال کردن آیسی یک مهارت حیاتی است؟
شابلون موبایل و تسلط بر فرآیند شابلون زدن آیسی (IC Reballing) یک مهارت استراتژیک و ضروری برای هر تکنسین حرفهای تعمیرات موبایل است. بسیاری از ایرادات پیچیده و رایج که روزانه با آنها مواجه میشویم؛ از جمله روشن نشدن دستگاه، مشکلات آنتن و شبکه، عدم کارکرد صحیح دوربین، یا گیر کردن روی لوگومستقیماً به اتصالات معیوب یا آسیبدیده آیسیهای کلیدی مانند CPU یا آیسی پاور مربوط میشوند. در حقیقت، میتوان گفت که:
حدود 80 درصد از ایرادات سختافزاری در بردهای مدرن، با کار تخصصی روی آیسیها قابل رفع هستند.
با این حال، به دلیل حساسیت بالای این فرآیند، بسیاری از تکنسینها از انجام آن هراس دارند. مدیریت ریسک در اینجا نقشی حیاتی ایفا میکند. ضروری است که پیش از شروع کار، با مشتری به صورت شفاف صحبت کرده و احتمال 1 درصدی خاموش شدن دائمی دستگاه را (بهویژه در مواردی که گوشی از ابتدا خاموش نبوده) توضیح دهید. این شفافیت، پایهای برای اعتماد و انجام یک تعمیر حرفهای است. این راهنما شما را با مراحل دقیق، تکنیکهای پیشرفته و نکات کلیدی آشنا میکند تا با اطمینان و دقت کامل، این فرآیند حیاتی را به سرانجام برسانید.
شابلون موبایل ابزاری تخصصی در تعمیرات موبایل است که برای فرآیند ریبال کردن آیسیهای BGA مانند CPU، آیسی پاور، آیسی شارژ، هارد و رم بهکار میرود. شابلون زدن سامسونگ، شابلون طبقات سامسونگ، شابلون شیائومی و سایر انواع شابلون موبایل، همگی بر اساس یک فرآیند اصولی سهمرحلهای انجام میشوند: جداسازی آیسی از برد با هیتر SMD در دمای ۳۵۰ درجه، پایهسازی مجدد با خمیر قلع ۱۸۳ درجه از طریق شابلون اختصاصی، و نصب دقیق آیسی روی برد با کنترل حرارت و تراز صحیح. رعایت این مراحل بهصورت اصولی، حدود ۸۰ درصد از ایرادات سختافزاری پیچیده نظیر روشن نشدن دستگاه، مشکلات آنتن و گیر کردن روی لوگو را قابل رفع میکند.
موفقیت در فرآیند ریبال کردن، مستقیماً به کیفیت آمادهسازی اولیه بستگی دارد. مرحله جداسازی و پاکسازی، شالوده کل عملیات است. هرگونه آسیب به پدهای روی برد، باقی ماندن قلع اضافی یا وجود آلودگی در این مرحله، تلاشهای بعدی شما را بیثمر خواهد کرد. دقت و حوصله در این فاز، تضمینکننده یک نتیجه بینقص است.

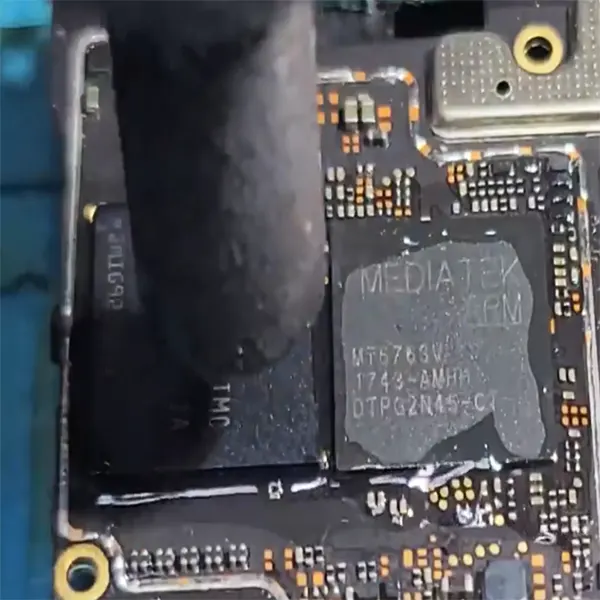

دستورالعمل جداسازی آیسی از برد
برای برداشتن آیسی از روی برد بدون آسیب رساندن به پدها، مراحل زیر را با دقت دنبال کنید:
-
آمادهسازی: مقدار مناسبی خمیر فلاکس (Flux Paste) را در چهار طرف آیسی اعمال کنید. فلاکس به توزیع یکنواخت حرارت و جلوگیری از اکسیداسیون کمک میکند.
-
تنظیمات هیتر (SMD): دمای هیتر (هویه هوای گرم) را روی 350 درجه سانتیگراد و شدت پرتاب باد را بین 1 تا 2 تنظیم کنید. این دمای بالاتر برای ذوب کردن قلع سختتر کارخانه (با نقطه ذوب حدود 217 درجه) و همچنین گرم کردن موثر کل منطقه روی برد برای جداسازی ایمن ضروری است.
-
تکنیک حرارتدهی: هیتر را ابتدا با فاصله از سطح آیسی نگه دارید و به صورت دایرهای حرکت دهید تا برد به تدریج گرم شود. سپس فاصله را کم کرده و حرارت را مستقیماً روی آیسی متمرکز کنید. حرکت مداوم هیتر برای توزیع یکنواخت حرارت و جلوگیری از آسیب به برد و پدها ضروری است.
-
نکته کلیدی: به خاطر داشته باشید که قلع فابریک کارخانه دمای ذوب بالاتری دارد (حدود 217 درجه سانتیگراد)، در حالی که قلع مورد استفاده شما برای ریبال در دمای 183 درجه ذوب میشود. بنابراین، جداسازی اولیه نیازمند زمان و صبر بیشتری است.
-
لحظه جداسازی: به دقت آیسی را زیر نظر بگیرید. به محض مشاهده یک حرکت یا لغزش بسیار جزئی، به این معناست که تمام پایهها ذوب شدهاند. در این لحظه، به آرامی و بدون هیچ فشاری، آیسی را با پنس از روی برد بلند کنید.
🚫 اشتباه رایج: هرگز برای بلند کردن آیسی از اهرم یا فشار استفاده نکنید. اگر آیسی به راحتی بلند نمیشود، به این معنی است که قلع به طور کامل ذوب نشده است. اعمال فشار میتواند پدهای حساس روی برد را کنده و برد را غیرقابل تعمیر کند. صبور باشید و حرارتدهی را ادامه دهید.
پاکسازی برد اصلی (PCB)
پس از برداشتن آیسی، پایه های روی برد باید کاملاً تمیز و مسطح شوند:
-
مقدار کمی فلاکس روی برد اعمال کرده و با استفاده از هویه، قلعهای اضافی را جمعآوری کنید.
-

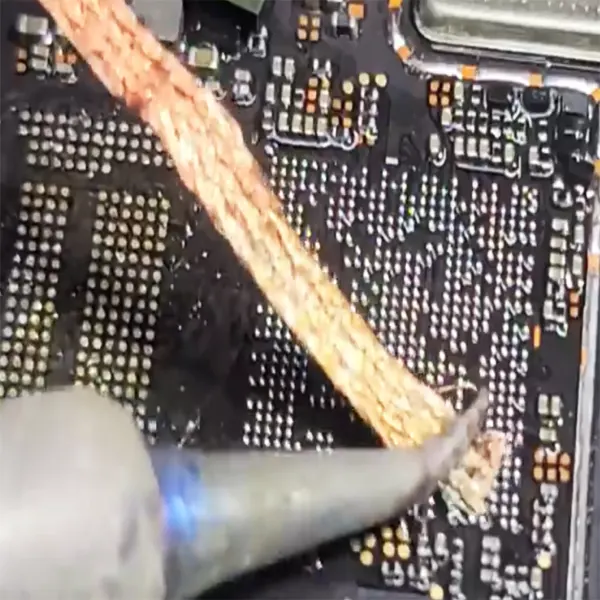

برای تمیزکاری نهایی، از سیم قلعکش (Disoldering Wire) استفاده کنید. سیم را روی پایه ها قرار داده و هویه را روی آن بکشید تا تمام قلع باقیمانده را جذب کرده و سطحی کاملاً صاف ایجاد کند.
-
سطح برد را با یک پارچه تمیز و بدون پرز پاک کنید تا هرگونه باقیماندهی چسبناک فلاکس از بین برود.
-
پایه NC: در حین پاکسازی، ممکن است متوجه شوید که برخی از پایه ها از روی برد کنده شدهاند. نگران نباشید. این پایه ها NC (Not Connected) نام دارند و هیچ اتصال الکتریکی به مدار ندارند؛ وظیفه آنها صرفاً افزایش استحکام فیزیکی آیسی روی برد است. کنده شدن آنها کاملاً طبیعی است و هیچ تأثیری بر عملکرد دستگاه نخواهد داشت.
پاکسازی سطح آیسی
سطح زیرین آیسی نیز باید به همان دقت پاکسازی شود:
-

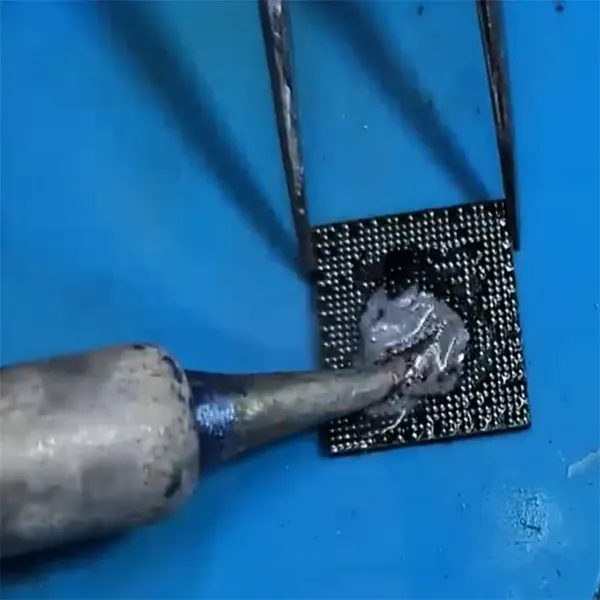

مقداری فلاکس روی سطح آیسی اعمال کنید. نوک هویه را به قلع 183 درجه آغشته کرده و به آرامی روی تمام پایه های ای سی بکشید تا سطح یکنواخت شود.
-
با استفاده از سیم قلعکش، تمام قلع اضافی را بردارید تا سطحی کاملاً صاف و آماده برای پایهسازی جدید ایجاد شود.
-
این مرحله حیاتی است: سطح آیسی را با پارچه کاملاً تمیز کنید. کوچکترین آلودگی، کربن سوخته یا باقیمانده فلاکس میتواند مانع از چسبیدن صحیح خمیر قلع و تشکیل پایههای یکدست شود.
با آمادهسازی بینقص برد و آیسی، ما یک پکیچ تمیز برای شاهکار مهندسی خود فراهم کردهایم. اکنون وارد ظریفترین و حیاتیترین مرحله میشویم: هنر پایهسازی مجدد.
فاز دوم: فرآیند پایهسازی مجدد (Reballing)
این مرحله نیازمند نهایت دقت و ظرافت است. کیفیت و یکنواختی پایههای قلع جدید، مستقیماً به تکنیک صحیح شما در استفاده از شابلون و خمیر قلع بستگی دارد و موفقیت نهایی کار را رقم میزند.
آمادهسازی خمیر قلع (PPD)
یکی از مهمترین تکنیکها که اغلب نادیده گرفته میشود، آمادهسازی خمیر قلع است. هرگز خمیر قلع 183 درجه را مستقیماً از ظرف آن روی شابلون استفاده نکنید.
فرآیند صحیح آمادهسازی به این صورت است: مقداری از خمیر را روی یک پارچه تمیز قرار دهید و آن را به آرامی فشار دهید تا روغن اضافی آن خارج شود. دلیل این کار این است که هنگام حرارتدهی، فلاکس اضافی به نقطه جوش میرسد و باعث میشود گلولههای قلع مذاب به دلیل فشار بخار ایجاد شده، به بیرون پرتاب شده یا به یکدیگر بچسبند و یک اتصال کوتاه فاجعهبار ایجاد کنند.

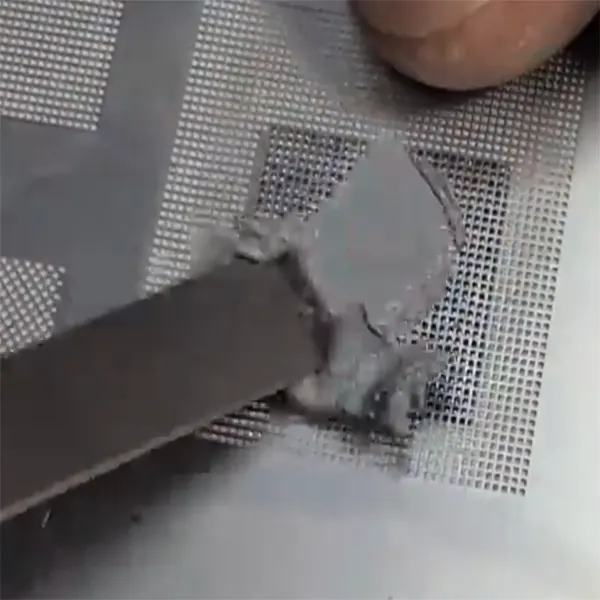

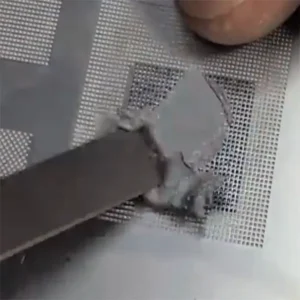

استقرار شابلون و اعمال خمیر قلع
برای پایهسازی دقیق، مراحل زیر را دنبال کنید:
-
آیسی تمیز شده را روی یک دستمال کاغذی قرار دهید تا از لغزش آن جلوگیری شود.
-
شابلون مناسب را با دقت کامل روی پدهای آیسی تراز کنید. تمام سوراخهای شابلون باید دقیقاً منطبق بر پدهای آیسی باشند.
-
مقدار کمی از خمیر قلع آمادهشده را با استفاده از یک تیغ جراحی یا حتی با انگشت، به صورت بسیار ملایم روی شابلون قرار دهید.
-
خمیر را با فشار کنترلشده روی سطح شابلون پخش کنید تا تمام سوراخها به طور یکنواخت پر شوند.
-
با یک حرکت دقیق و یکنواخت، خمیر اضافی را از روی سطح شابلون پاک کنید.
-
در نهایت، سطح شابلون را با یک پارچه تمیز کنید تا هیچ خمیری بین سوراخها باقی نماند.
💡 نکته تخصصی: قبل از اعمال خمیر قلع، از تمیز بودن کامل سطح زیرین شابلون اطمینان حاصل کنید. هرگونه ذره یا چربی باقیمانده میتواند مانع از تراز شدن دقیق آن شده و منجر به تشکیل پایههای ناقص شود.

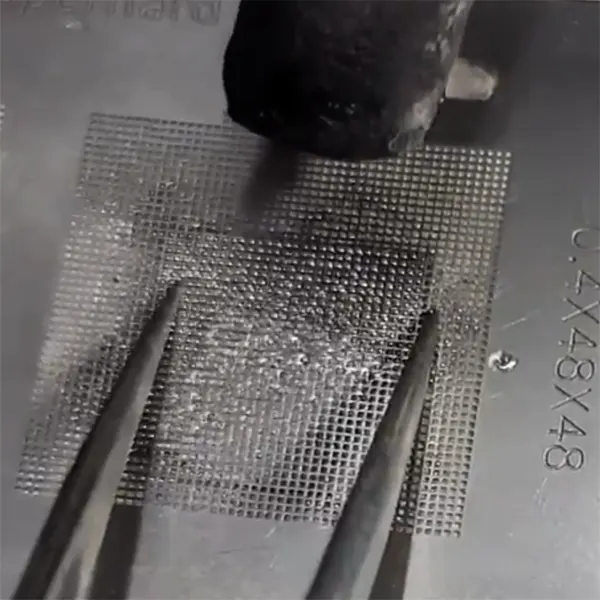

فرآیند حرارتدهی و تشکیل پایهها
این مرحله نیازمند کنترل کامل بر حرارت و ابزار است:
-
شابلون را با پنس به صورت بسیار ملایم در جای خود نگه دارید. هشدار: فشار بیش از حد باعث خم شدن (باد کردن) شابلون شده و منجر به تشکیل پایههای ناهمگون و با ارتفاع متفاوت میشود.
-
دمای هیتر را روی حدود 300 درجه سانتیگراد تنظیم کنید. این دمای پایینتر و کنترلشده برای جلوگیری از داغ شدن بیش از حد آیسی، تاب برداشتن شابلون نازک و اطمینان از تشکیل پایههای کروی کامل با قلع جدید (با نقطه ذوب ۱۸۳ درجه) بدون ذوبشدگی بیش از حد، استفاده میشود.
-
حرارتدهی را از کنار و به صورت تدریجی آغاز کنید. مشاهده خواهید کرد که خمیر قلع تغییر حالت داده و پایهها شروع به شکلگیری میکنند.
-
تکنیک پیشرفته: پس از تشکیل اولیه پایهها، مقدار بسیار ناچیزی فلاکس تازه را با نوک انگشت روی سطح شابلون بمالید و بلافاصله سطح را دوباره با پارچه تمیز کنید. این کار به حذف کربنهای احتمالی کمک کرده و باعث میشود پایهها چسبندگی بهتر و شکل کروی کاملتری پیدا کنند.
-
حرارت نهایی را اعمال کنید تا زمانی که تمام پایهها کاملاً ذوب شده و به شکل گویهای گرد، براق و یکدست درآیند.
بازبینی و تکمیل فرآیند
پس از خنک شدن، آیسی را از شابلون جدا کنید. اگر آیسی به شابلون چسبیده بود، میتوانید با استفاده از کمی تینر و یک برس نرم، آن را به راحتی جدا کنید.
در نهایت، تمام پایهها را به دقت بازبینی کنید. اگر برخی پایهها کاملاً گرد به نظر نمیرسند، میتوانید آیسی را با پنس نگه داشته، مقدار بسیار کمی فلاکس روی آن اعمال کنید و با هیتر حرارت مستقیم و ملایمی به آن بدهید تا شکل آنها اصلاح شود.
اکنون آیسی شما با پایههایی بینقص و استاندارد، آماده آخرین و حساسترین مرحله است: الحاق دقیق و دائمی به برد اصلی.
فاز سوم: نصب مجدد آیسی روی برد
نصب مجدد آیسی به همان اندازه جداسازی آن حساس و نیازمند دقت است. تراز دقیق، کنترل حرارت و مشاهده صحیح رفتار آیسی، کلید یک نصب موفق و بدون اتصال کوتاه یا عدم اتصال (Open) پایهها است.
آمادهسازی برد و تراز کردن آیسی
مراحل زیر را برای آمادهسازی نهایی دنبال کنید:
-
مقدار بسیار کمی فلاکس روی پدهای برد اعمال کرده و آن را با انگشت پخش کنید تا یک لایه نازک و یکنواخت ایجاد شود. نکته کلیدی: فلاکس بیش از حد باعث میشود آیسی در حین نصب شناور شده و از جای خود حرکت کند.
-
به نشانگر جهت (Nose Pin) روی آیسی (معمولاً یک نقطه یا فرورفتگی کوچک) و علامت مشابه روی برد توجه کنید. این دو نشانگر باید کاملاً بر هم منطبق باشند. توصیه میشود همیشه قبل از جداسازی آیسی، یک عکس از موقعیت آن بگیرید تا در صورت عدم اطمینان، به آن مراجعه کنید.
-
آیسی را با استفاده از خطوط راهنمای چاپ شده روی برد (معمولاً در گوشهها) به دقت تراز کنید.
تکنیک حرارتدهی نهایی و تثبیت
برای نصب نهایی آیسی، مراحل حرارتدهی زیر را اجرا کنید:
-
دمای هیتر را روی 350 درجه سانتیگراد تنظیم کنید. این دما برای نفوذ حرارت به کل برد و اطمینان از ذوب شدن کامل تمام پایهها ضروری است.
-
حرارتدهی را از بالا و با فاصله شروع کنید و به صورت دایرهای حرکت دهید.
-
نقطه بحرانی: با دقت مشاهده کنید. ابتدا فلاکس زیر آیسی ذوب شده و شروع به حباب زدن میکند. کمی بعد، شاهد یک حرکت خودکار و جزئی آیسی خواهید بود. این حرکت نشانه آن است که تمام پایههای قلع ذوب شده و آیسی به دلیل کشش سطحی قلع، خود را در مرکز پدها تراز کرده است.
-
تکنیک “تلنگر” (Nudge): بلافاصله پس از مشاهده حرکت خودکار، با نوک پنس یک تلنگر بسیار آرام و ظریف به سه گوشه آیسی وارد کنید. این کار از کشش سطحی قلع مذاب بهره میبرد؛ اگر تمام پایهها به درستی ذوب شده باشند، آیسی پس از هر تلنگر، خود را کاملاً در مرکز تراز میکند و اتصال موفقیتآمیز تمام پدها را تأیید میکند.
پروتکل خنکسازی و پاکسازی نهایی
پس از نصب، هرگز برد را بلافاصله جابجا نکنید. این یک اشتباه رایج و حیاتی است. برد و قطعات اطراف آن هنوز داغ هستند و هرگونه جابجایی سریع میتواند باعث ایجاد ترکهای مویی در اتصالات و بروز مشکل لحیم سرد (Dry Solder) شود.
اجازه دهید برد به طور طبیعی و کامل خنک شود. پس از آن، با استفاده از یک پاککننده مناسب (مانند تینر) و برس، فلاکسهای اضافی و سوخته را از اطراف آیسی کاملاً تمیز کنید.
اکنون فرآیند به پایان رسیده و میتوانید عملکرد دستگاه را تست کنید.
خلاصه مراحل شابلون زدن (انچه بررسی کردیم)
-
ابتدا ایسی را با هیتر به دمای مناسب گرم کن تا قلع زیر آن ذوب شود و آن را با پنس از برد جدا کن.پایههای باقیمانده روی برد و روی IC را پاک کن (قلکشی، هویه و شسشو)
-
شابلون مناسب را انتخاب کن (با سوراخهایی که با پایههای ایسی مطابقت دارند).
-
ایسی را در روی شابلون قرار بده و با چسبی کوچک طوری مهار کن که ثابت باشد.
-
خمیر قلع را با کاردک آرام و یکنواخت بر روی شابلون بمال ، سپس اضافات قلع را پاک کن.
-
شابلون و ایسی را با هیتر حرارت بده تا خمیر ذوب شود و پایهها تشکیل شوند.
-
پس از ذوب، سریع شابلون را جدا کن و پایهها را بررسی کن (اگر نیاز بود باز اصلاح کن).
-
پس از آن ایسی را با کمی فلکس روی برد قرار بده و ثابت کن و با استفاده از هیتر حرارت بده تا پایه ها متصل شوند.
جمعبندی: نکات کلیدی برای موفقیت قطعی
موفقیت در ریبال کردن آیسی یک فرآیند شانسی نیست، بلکه نتیجه مستقیم رعایت مجموعهای از اصول دقیق، تمرین مداوم و توجه به جزئیات است. با به خاطر سپردن نکات کلیدی زیر، میتوانید نرخ موفقیت خود را به حداکثر برسانید:
-
مدیریت حرارت: همواره حرارت را به صورت یکنواخت و با حرکت دایرهای توزیع کنید. حرارت بیش از حد یا متمرکز در یک نقطه، اولین دلیل آسیب به پدها و برد است.
-
اهمیت پاکیزگی: تمیزی مطلق آیسی، برد و شابلون در تمام مراحل، کلید موفقیت است. کوچکترین آلودگی میتواند کل فرآیند را با شکست مواجه کند.
-
کنترل مقدار فلاکس: به یاد داشته باشید که فلاکس کم یا زیاد، هر دو مخرب هستند. فلاکس کم باعث اکسیداسیون و اتصال ضعیف میشود و فلاکس زیاد باعث شناور شدن آیسی و اتصال کوتاه پایهها میگردد.
-
مشاهده و صبر: مهمترین ابزار شما، چشمانتان است. به رفتار آیسی (حرکت جزئی هنگام جداسازی و نصب) با دقت توجه کنید. این نشانهها به شما میگویند که چه زمانی باید اقدام کنید.
-
چالش شابلون یونیورسال: هنگام ریبال کردن قطعاتی مانند CPU با شابلونهای یونیورسال، مراقب باشید. این شابلونها ممکن است در محلهایی که روی CPU پد وجود ندارد نیز سوراخ داشته باشند. این امر باعث ایجاد پایههای اضافی میشود که باید قبل از نصب، حتماً با هویه حذف شوند تا از اتصال کوتاه فاجعهبار جلوگیری گردد.
- شابلون زدن cpu ، شابلون زدن هارد ، شابلون زدن رم ، شابلون زدن ای سی شارژ ، شابلون زدن ای سی تغذیه و هر نوع ای سی bga به همین شکل و ترتیب انجام میشود.
در نهایت، این فرآیند را به عنوان یک علم دقیق و نه یک کار شانسی در نظر بگیرید. همانطور که مربی در منبع اصلی تأکید میکند، یک اصل اساسی وجود دارد که موفقیت شما را تضمین میکند:
“اگر کار را به این شکل اصولی انجام دهید، کار شما هرگز خراب نخواهد شد.”
سوالات متداول
ریبال آیسی چیست و چرا اهمیت دارد؟
ریبال آیسی فرآیند بازسازی و جایگزینی پایههای قلع زیر آیسی است. این کار برای رفع مشکلاتی مثل روشن نشدن گوشی، مشکلات آنتن، یا خرابی CPU ضروری است.
چطور باید آیسی را از روی برد جدا کنیم؟
با اعمال فلاکس، استفاده از هیتر SMD در دمای حدود ۳۵۰ درجه و حرارتدهی تدریجی میتوان آیسی را بدون آسیب از برد جدا کرد.
پاکسازی برد پس از جداسازی آیسی چطور انجام میشود؟
ابتدا قلعهای اضافی با هویه جمعآوری میشوند، سپس با سیم قلعکش سطح صاف میشود و در نهایت با پارچه بدون پرز تمیز میشود.
چرا آمادهسازی خمیر قلع مهم است؟
اگر فلاکس اضافی خمیر قلع جدا نشود، هنگام حرارتدهی باعث پرتاب شدن یا چسبیدن گلولههای قلع میشود و احتمال اتصال کوتاه را بالا میبرد.
چه نکاتی در نصب مجدد آیسی روی برد باید رعایت شود؟
-
تراز دقیق آیسی با نشانگر Nose Pin
-
استفاده از فلاکس به اندازه کافی
-
حرارتدهی یکنواخت و صبر برای حرکت خودکار آیسی روی پدها
مهمترین اشتباه رایج در ریبال آیسی چیست؟
فشار دادن یا اهرم کردن آیسی هنگام جداسازی که منجر به کنده شدن پدها و آسیب جدی برد میشود.
آیا کنده شدن بعضی پدها طبیعی است؟
بله، پدهای NC یا Not Connected صرفاً برای استحکام فیزیکی آیسی هستند و نقش الکتریکی ندارند.
