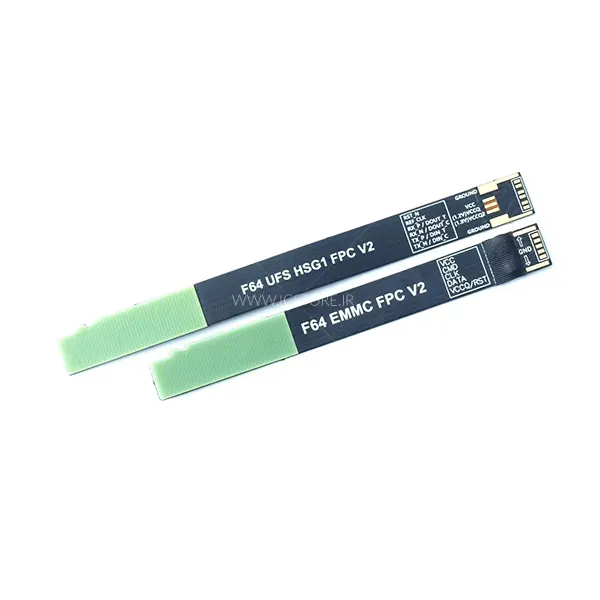

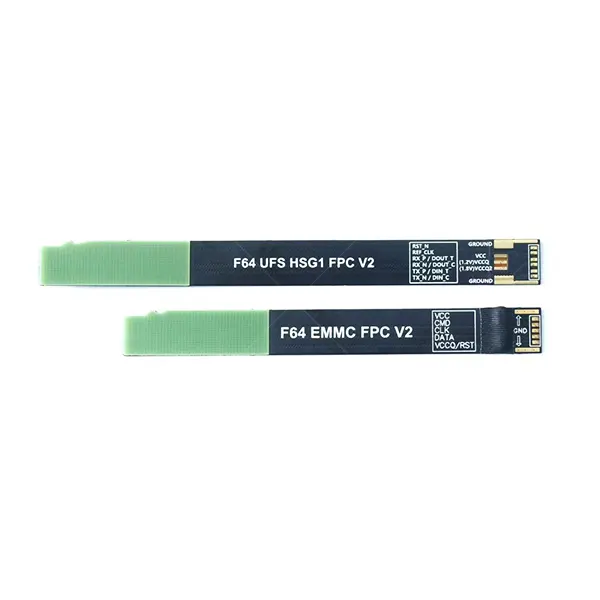

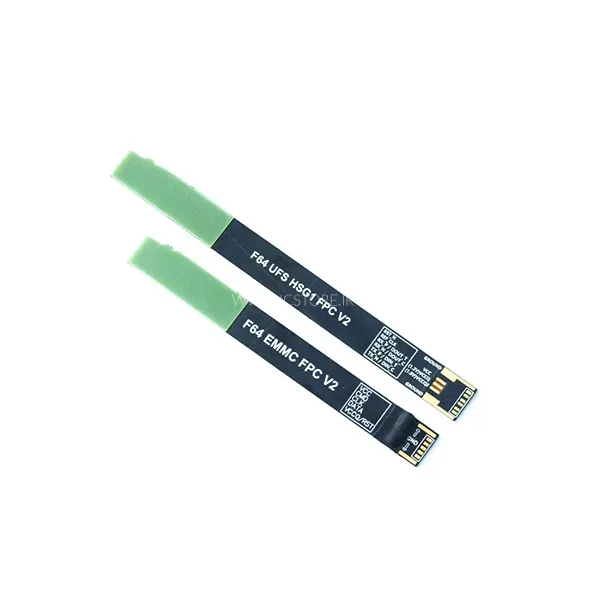

‫کابل فلت FLASH 64 UFS HSG1 FPC V2 + F64 EMMC FPC V2

‫کابل فلت F64 UFS/eMMC ISP V2 FPC؛ تحولی در سیم‌کشی و تعمیرات UFS / eMMC

در فرایند پروگرم و برداشتن اطلاعات (Data Recovery) از هاردهای UFS و eMMC، سیم‌کشی مستقیم روی سوکت‌ها همواره یکی از مراحل حساس و زمان‌بر برای تعمیرکاران بوده است. کابل فلت جدید F64 UFS/eMMC ISP V2 از برند Flash64 طراحی شده تا این فرایند را ساده، ایمن و استاندارد کند.
با استفاده از این کابل FPC انعطاف‌پذیر، تمامی ارتباطات دیتایی و تغذیه‌ای مستقیماً از روی فلت منتقل می‌شوند و دیگر نیازی به سیم‌کشی مستقیم روی سوکت پروگرمر نخواهید داشت.

پروگرامر (F64)Flash 64 Ultra UFS & EMMC

ناموجود

آداپتور ISP V2 مخصوص UFS و eMMC برای پروگرامر Flash 64

16,000,000 تومان

افزودن به سبد

ویژگی‌ها و مزایای کلیدی کابل F64 V2

۱. حذف کلید سخت‌افزاری سوکت و کنترل تمام‌نرم‌افزاری
در نسل‌های قبلی، تغییر وضعیت خطوط ارتباطی مانند TXON نیازمند سوئیچ‌های سخت‌افزاری روی سوکت بود. در نسخه V2، کلید سخت‌افزاری (DIP Switch) کاملاً حذف شده و تمامی تنظیمات مقاومتی (مانند مقاومت 16R) و فعال‌سازی خطوط مستقیماً از داخل نرم‌افزار پروگرمر مدیریت می‌شود.
.۲. پشتیبانی از سرعت فوق‌العاده HS-Gear 2
این کابل در تست‌های عملی قادر است به مد HS-Gear 2 دست یابد.
. با پایداری بالای سیگنال‌ها، سرعت خواندن اطلاعات کامل (Full Read) روی این کابل به نرخ شگفت‌انگیز ۱۸۰ تا ۲۰۰ مگابایت بر ثانیه می‌رسد.
.۳. سازگاری گسترده با انواع چیپست‌ها
کابل F64 V2 به‌طور کامل روی پردازنده‌های مختلف تست شده و عملکرد بی‌نقصی را ارائه می‌دهد:
پردازنده‌های کوالکام (Qualcomm)
پردازنده‌های سامسونگ اگزینوس (Exynos)
پردازنده‌های مدیاتک (MediaTek / MTK)
۴. طراحی حرفه‌ای پایه GND جهت تثبیت آسان
بر روی بدنه فلت، پدهای اختصاصی اتصال به زمین (GND) تعبیه شده است.
شما می‌توانید با لحیم‌کردن یک نقطه از پایه کناری فلت به شیلد برد، کابل را بدون نیاز به سیم‌کشی اضافه GND کاملاً محکم و ثابت کنید.

راهنمای گام‌به‌گام اتصال و استفاده (Instruction Guide)

برای استفاده ایمن و دریافت حداکثر سرعت از کابل F64 ISP V2، مراحل زیر پیشنهاد می‌شود.
آماده‌سازی خمیر قلع و هویه: از خمیر قلع با نقطه ذوب پایین (183 درجه سانتی‌گراد) و دمای هویه حداکثر 300 درجه سانتی‌گراد استفاده کنید.
استفاده از سیم سیم‌کشی استاندارد: پیشنهاد می‌شود از سیم‌های روکش‌دار نازک (مانند سیم Mechanic 0.01mm) برای اتصال سیم‌ها استفاده کنید.
تثبیت فلت روی برد: با لحیم کردن یکی از پدهای کناری GND فلت به شیلدینگ برد گوشی، کابل را در جای خود محکم کنید.
اتصال خطوط دیتا:
در حالت ۴ سیمه (Minimal Data): خطوط RX0P، RX0N، TX0P و TX0N را به نقاط ISP برد متصل کنید.
در حالت فول (Full Communication): در صورت نیاز می‌توانید خطوط VCC، VCCQ، VCCQ2، CLK، CMD و RST را نیز متصل نمایید.
تست تست تست (تست امپدانس): قبل از اتصال به پروگرمر، با مولتی‌متر روی حالت دیود (تست بوق/افت ولتاژ)، سلامت خطوط و عدم وجود اتصال کوتاه به GND را بررسی کنید.
تنظیمات نرم‌افزاری: سوکت را به پروگرمر متصل کرده، در نرم‌افزار حالت HS-Gear 2 و مقاومت 16R (در صورت نیاز به TXON) را انتخاب کرده و خواندن اطلاعات را شروع کنید.

‫
