آداپتور ISP V2 مخصوص UFS و eMMC برای پروگرامر Flash 64

آداپتور ISP V2 مخصوص UFS و eMMC برای Flash 64

این ست برای تعمیرکارانی است که هارد گوشی باید روی خود برد خوانده یا نوشته شود و جدا کردن آی‌سی ریسک دارد. برد اصلی ISP V2 به شیار ISP کنار پروگرامر Flash 64 Ultra یا Flash 64 Lite وصل می‌شود و ارتباط بین باکس و نقاط تست مادربورد را برقرار می‌کند. هارد روی برد می‌ماند و کار خواندن، دامپ، رایت یا باز کردن قفل از همان مسیر انجام می‌شود.

پروگرامر (F64)Flash 64 Ultra UFS & EMMC

ناموجود

برای eMMC و UFS برد جدا گذاشته شده است. یک برد را برای هر دو نوع حافظه استفاده نمی‌کنید. کابل‌های فلت نسخه ۲ مخصوص باکس‌های Flash64 نسبت به نسل قبل تماس پد و پایداری سیگنال بهتری دارند؛ روی نقاط تست کهنه یا کمی آسیب‌دیده، قطع و وصل وسط کار کمتر می‌شود.

این محصول پروگرامر مستقل نیست. قبل از خرید باید باکس Flash 64 Lite یا Ultra را داشته باشید.

F64 Ufs Emmc Isp v2

این ست به چه کاری می‌آید

وقتی گوشی روی لوگو مانده، در بوت‌لوپ است، بعد از فلش خراب بالا نمی‌آید و از پورت عادی به حافظه دسترسی نیست، مسیر ISP معمولاً تنها راه ورود است. با این آداپتور اول در صورت نیاز دامپ گرفته می‌شود و بعد فریمور سالم از همان اتصال نوشته می‌شود. روی دستگاه‌های eMMC برای حذف قفل FRP و پترن هم به کار می‌آید؛ جایی که ابزار فقط‌نرم‌افزاری دیگر جواب نداده باشد. برد جداگانه UFS هم گوشی‌های میان‌رده و پرچم‌دار جدید را پوشش می‌دهد. اگر روی میز کار چند پروگرامر دارید، این آداپتور کنار بقیه اقلام باکس و دانگل استفاده می‌شود.

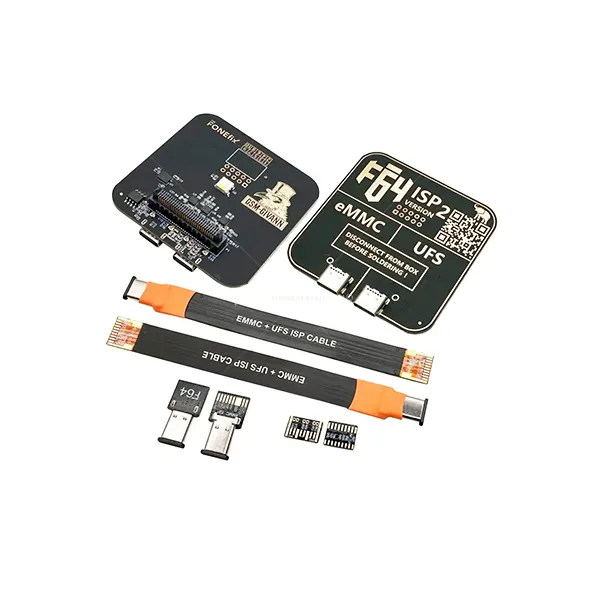

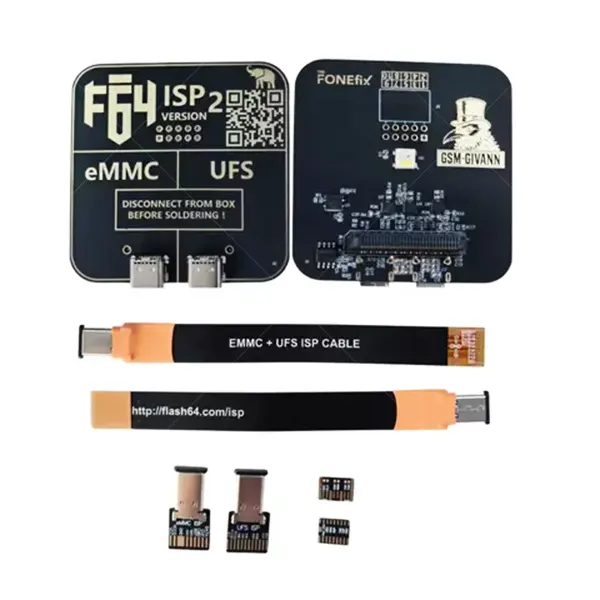

اقلام داخل جعبه

با سفارش از آی‌سی استور این قطعات داخل جعبه است:

• ۱ عدد برد اصلی Flash 64 ISP V2
• ۱ عدد برد آداپتور Type-C مخصوص eMMC
• ۱ عدد برد آداپتور Type-C مخصوص UFS
• ۲ عدد کابل فلت Type-C
• ۲ عدد برد کوچک EXT برای دسترسی به نقاطی که جای کار تنگ است

روش اتصال

پورت گلد‌فینگر برد اصلی را در شیار ISP کنار باکس Flash 64 Lite یا Ultra جا بزنید و ضامن را قفل کنید. باکس را با کابل USB اصلی به پورت USB 3.0 پشت کیس وصل کنید و روشن کنید؛ چراغ باید سبز شود.

سیم‌کشی مادربورد دو حالت دارد. حالت پیشنهادی، کابل فلت Type-C است: یک سر کابل به سوکت Type-C برد اصلی می‌خورد، سر دیگر برد کوچک eMMC یا UFS را می‌گیرد و نقاط تست طبق نقشه پین دفترچه آموزش F64 UFS eMMC ISP V2 لحیم می‌شوند. حالت دوم، سیم‌کشی تکی است: هر پین ردیف ISP V2 با سیم لاکی جدا به پد تست برد لحیم می‌شود. این حالت برای بردهای کوچک که جای فلت ندارند مناسب است.

در نرم‌افزار رسمی F64 حالت ISP را انتخاب کنید، نه حالت سوکت و جدا کردن چیپ. بعد از اتصال درست، Auto Detect IC برند، ظرفیت و اطلاعات حافظه روی برد را می‌خواند.

نکته ایمنی

ولتاژ VCC حافظه هدف را دقیق رعایت کنید. ولتاژ بالاتر از حد چیپ، هارد روی برد را می‌سوزاند. اگر شناسایی خودکار خطا داد، مطمئن شوید نرم‌افزار روی حالت ISP است و دوباره Auto Detect IC را بزنید. باکس هم باید به USB 3.0 پشت کیس وصل باشد و چراغ سبز شود.
