آی سی شارژ CD3217B13
1,008,000 تومان
- نام ای سی:CD3217B13
- کارخانه سازنده : Texas Instruments
- نوع آیسی: USB-C Port Controller / Charger Power IC
- موارد استفاده:MacBook Pro 13″ – A1989, A2251, A2289 (۲۰۱۸–۲۰۲۰) – MacBook Pro 15″ – A1990 (۲۰۱۸–۲۰۱۹) – MacBook Pro 16″ – A2141 (۲۰۱۹) MacBook Air 13″ – A1932, A2179 (۲۰۱۸–۲۰۲۰)

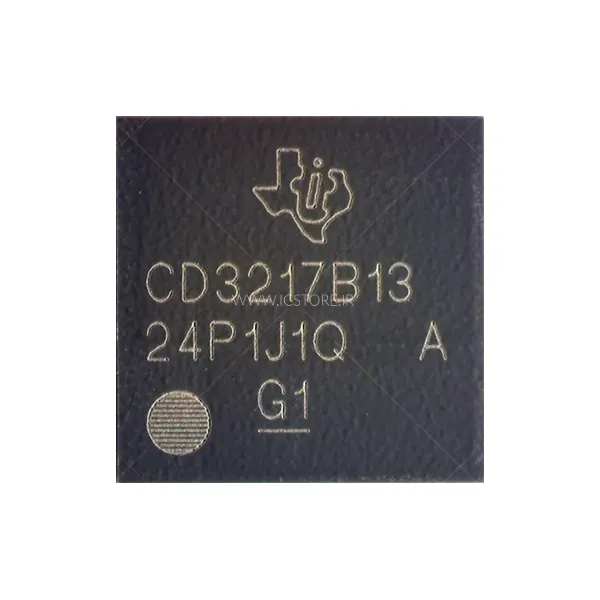

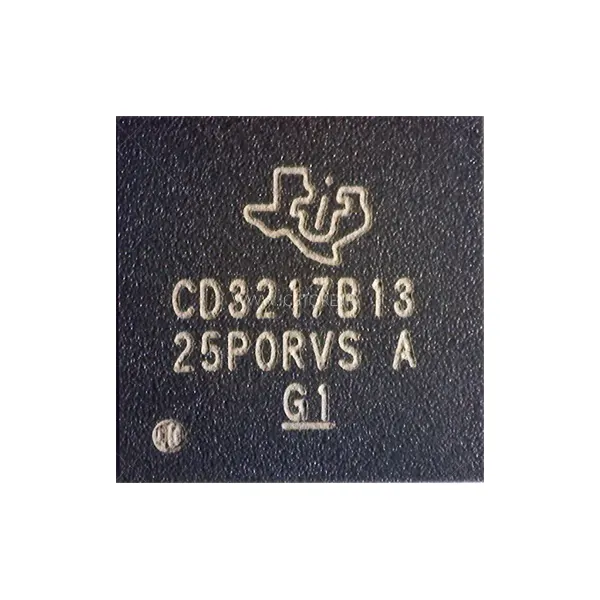

معرفی آیسی CD3217B13
آیسی CD3217B13 یک USB-C Port Controller / Charging IC ساخت شرکت Texas Instruments است که در نسلهای جدیدتر مکبوکها به کار رفته است. این تراشه بهعنوان مغز متفکر پورت USB-C عمل میکند و علاوه بر کنترل فرآیند شارژ، مدیریت انتقال داده، ویدئو و هماهنگی کامل با استاندارد USB Power Delivery (USB-PD) را انجام میدهد.
وظایف اصلی
-
مدیریت شارژ USB-C با ولتاژ تا ۲۰ ولت و جریانهای بالا (USB-PD)
-
حفاظت از مادربرد در برابر نوسانات ولتاژ و جریان
-
مدیریت انتقال داده و ویدئو از طریق پورت USB-C/Thunderbolt 3
-
ارتباط و هماهنگی با چیپست اصلی برای شارژ سریع و ایمن
علائم خرابی CD3217B13
-
عدم شارژ شدن یا قطع و وصل شارژ
-
شناسایی نشدن دستگاه توسط کابل یا آداپتور USB-C
-
مشکل در انتقال داده یا اتصال به نمایشگرهای خارجی
-
داغ شدن پورت یا خود آیسی
مدلهای سازگار
-
MacBook Pro 13″ – A1989, A2251, A2289 (۲۰۱۸–۲۰۲۰)
-
MacBook Pro 15″ – A1990 (۲۰۱۸–۲۰۱۹)
-
MacBook Pro 16″ – A2141 (۲۰۱۹)
-
MacBook Air 13″ – A1932, A2179 (۲۰۱۸–۲۰۲۰)
جدول مشخصات فنی (Specifications Table)
| ویژگی | توضیحات |
|---|---|
| شماره فنی | CD3217B13 |
| نام دیگر | U3200 |
| سازنده | Texas Instruments |
| نوع آیسی | USB-C Port Controller / Charging IC |
| ولتاژ پشتیبانی | تا 20 ولت (USB-PD) |
| مدلهای سازگار | A1989, A2251, A2289, A1990, A2141, A1932, A2179 |
| سالهای پشتیبانی | ۲۰۱۸ تا ۲۰۲۰ |

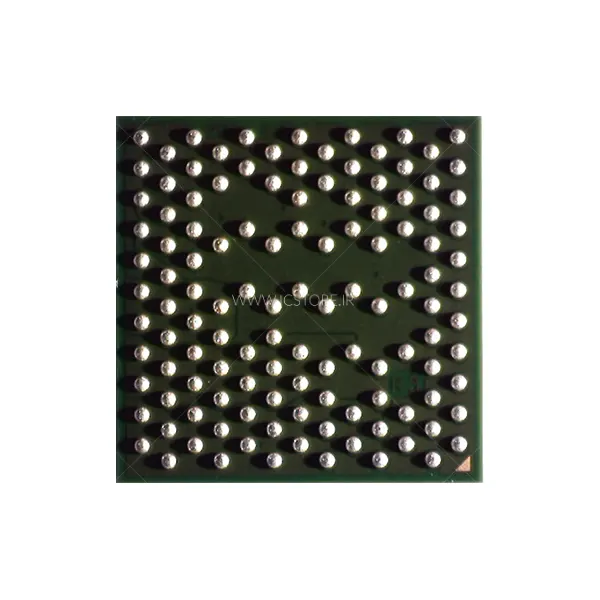

| پکیج | BGA |
جدول مقایسه آیسیهای خانواده CD3215 و CD3217
| نسخه آیسی | توضیح | مدلهای مکبوک سازگار | سال تولید | نکات سازگاری |
|---|---|---|---|---|
| CD3215C00 | USB-C Port Controller / Charger Power IC – نسخه اصلی C00 | MacBook Retina 12″ – A1534 (2015–2017)، MacBook Pro 13″ – A1706 (2016–2017)، MacBook Pro 15″ – A1707 (2016–2017)، MacBook Pro 13″ – A1708 (2016–2017) | 2015–2017 | در مدلهای A1989، A1990 و A1932 معمولاً نسخه C00Z استفاده میشود، نه C00 |
| CD3215C00Z | نسخه Z از C00 – طراحی مشابه با تفاوت در فریمور | MacBook Pro 13″ – A1989 (2018–2019)، MacBook Pro 15″ – A1990 (2018–2019)، MacBook Air 13″ – A1932 (2018–2019) | 2018–2019 | جایگزینی C00 بهجای C00Z بدون تغییر فریمور ممکن نیست |
| CD3215B03 | نسخه B03 از CD3215 – کنترلر USB-C | MacBook Pro 13″ بدون Touch Bar – A1708 (2016–2017) | 2016–2017 | فقط در مادربردهایی که بهصورت اورجینال B03 دارند کار میکند |
| CD3217B12 | USB-C Port Controller / Power Delivery – نسل جدیدتر | MacBook Pro 16″ – A2141 (2019–2021)، MacBook Pro 13″ – A2159, A2251, A2289, A2338 (2019–2022)، MacBook Air 13″ – A2179, A2337 (2020–2022) | 2019–2022 | قبل از خرید نسخه آیسی و کد مادربرد چک شود؛ جایگزینی با B13 ممکن نیست |
| CD3217B13 | USB-C Port Controller / Power Delivery – نسخه B13 | MacBook Air 13″ – A2681 (M2, 2022)، MacBook Pro 13″ – A2338 (M2, 2022) | 2022–2023 | نسخه B13 مخصوص بردهای M2 است و با B12 جایگزین نمیشود |
سوالات متداول
1. آیا میتوان این آیسی را با CD3217B13 جایگزین کرد؟
خیر، این دو نسخه تفاوت سختافزاری و نرمافزاری دارند و قابل جایگزینی نیستند.
2. برای تعویض این آیسی به چه ابزاری نیاز است؟
هیتر یا ریورک استیشن با نازل مناسب BGA، میکروسکوپ تعمیرات و فلوکس با کیفیت.
3. آیا این آیسی اورجینال است؟
بله، قطعه ارائهشده در فروشگاه ICStore اورجینال بوده و دارای ضمانت اصالت کالا است.
