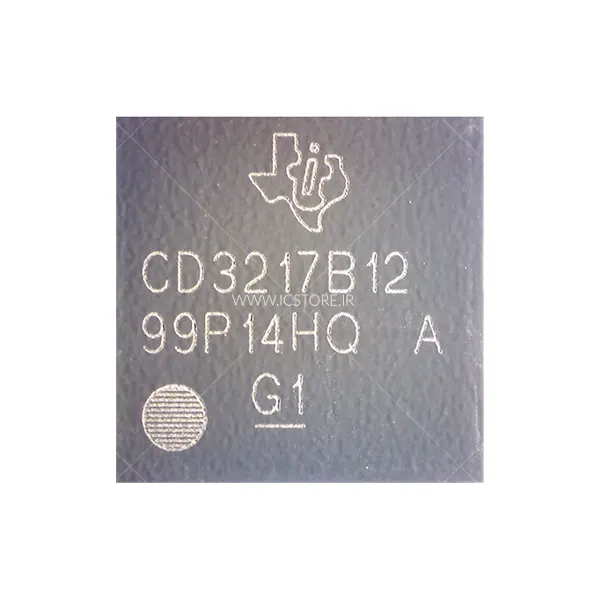

آی سی شارژ CD3217B12
- نام ای سی : CD3217B12
- کارخانه سازنده : Texas Instruments
- نوع ای سی : شارژ و کنترلر Type-C
- موارد استفاده : MacBook Pro 16″ – مدل A2141 (۲۰۱۹–۲۰۲۱) – MacBook Pro 13″ – مدلهای A2159, A2251, A2289, A2338 (۲۰۱۹–۲۰۲۲) – MacBook Air 13″ – مدلهای A2179, A2337 (۲۰۲۰–۲۰۲۲)
معرفی آیسی CD3217B12
CD3217B12 یک USB-C Port Controller / Charger Power IC پیشرفته است که بهصورت اختصاصی برای محصولات اپل طراحی شده. این چیپ در نسلهای ۲۰۱۸ تا ۲۰۲۲ مکبوک پرو و ایر به کار رفته و بهعنوان رابط اصلی بین شارژر USB-C و مادربرد عمل میکند.
وظایف اصلی
-
مدیریت شارژ USB-C با پشتیبانی از استاندارد USB Power Delivery تا ۲۰ ولت
-
کنترل انتقال داده و ویدئو از طریق USB-C / Thunderbolt 3 و 4
-
حفاظت از مدار شارژ در برابر اضافه ولتاژ، اضافه جریان و دمای بیش از حد
-
ارتباط با چیپست اصلی برای اجرای شارژ سریع و ایمن
علائم خرابی CD3217B12
-
شارژ نشدن یا شارژ بسیار کند دستگاه
-
شناسایی نشدن شارژر یا کابل USB-C
-
مشکل در اتصال به نمایشگر یا هابهای USB-C
-
داغ شدن پورت یا خود آیسی
موارد استفاده (مدلهای سازگار)
MacBook Pro 16″ – مدل A2141 (۲۰۱۹–۲۰۲۱) – MacBook Pro 13″ – مدلهای A2159, A2251, A2289, A2338 (۲۰۱۹–۲۰۲۲) – MacBook Air 13″ – مدلهای A2179, A2337 (۲۰۲۰–۲۰۲۲)
⚠️ نکته: در برخی مدلها لازم است آیسی جایگزین از همان نسخه و برد مشابه برداشته شود تا سازگاری کامل داشته باشد.
جدول مشخصات فنی (Specifications Table)
| ویژگی | توضیحات |
|---|---|
| شماره فنی | CD3217B12 |
| سازنده | Texas Instruments |
| نوع آیسی | USB-C Port Controller / Charging IC |
| ولتاژ پشتیبانی | تا 20 ولت (USB-PD) |
| مدلهای سازگار | A2141, A2159, A2179, A2251, A2289, A2337, A2338 |
| سالهای پشتیبانی | ۲۰۱۸ تا ۲۰۲۲ |

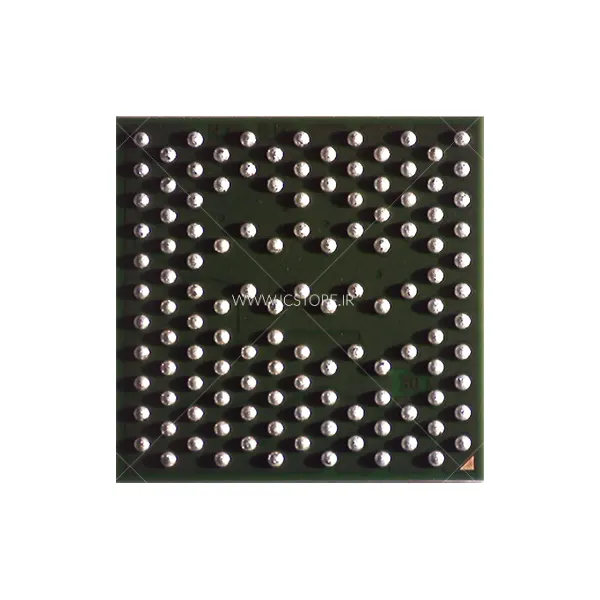

| پکیج | BGA |
جدول مقایسه آیسیهای خانواده CD3215 و CD3217
| نسخه آیسی | توضیح | مدلهای مکبوک سازگار | سال تولید | نکات سازگاری |
|---|---|---|---|---|
| CD3215C00 | USB-C Port Controller / Charger Power IC – نسخه اصلی C00 | MacBook Retina 12″ – A1534 (2015–2017)، MacBook Pro 13″ – A1706 (2016–2017)، MacBook Pro 15″ – A1707 (2016–2017)، MacBook Pro 13″ – A1708 (2016–2017) | 2015–2017 | در مدلهای A1989، A1990 و A1932 معمولاً نسخه C00Z استفاده میشود، نه C00 |
| CD3215C00Z | نسخه Z از C00 – طراحی مشابه با تفاوت در فریمور | MacBook Pro 13″ – A1989 (2018–2019)، MacBook Pro 15″ – A1990 (2018–2019)، MacBook Air 13″ – A1932 (2018–2019) | 2018–2019 | جایگزینی C00 بهجای C00Z بدون تغییر فریمور ممکن نیست |
| CD3215B03 | نسخه B03 از CD3215 – کنترلر USB-C | MacBook Pro 13″ بدون Touch Bar – A1708 (2016–2017) | 2016–2017 | فقط در مادربردهایی که بهصورت اورجینال B03 دارند کار میکند |
| CD3217B12 | USB-C Port Controller / Power Delivery – نسل جدیدتر | MacBook Pro 16″ – A2141 (2019–2021)، MacBook Pro 13″ – A2159, A2251, A2289, A2338 (2019–2022)، MacBook Air 13″ – A2179, A2337 (2020–2022) | 2019–2022 | قبل از خرید نسخه آیسی و کد مادربرد چک شود؛ جایگزینی با B13 ممکن نیست |
| CD3217B13 | USB-C Port Controller / Power Delivery – نسخه B13 | MacBook Air 13″ – A2681 (M2, 2022)، MacBook Pro 13″ – A2338 (M2, 2022) | 2022–2023 | نسخه B13 مخصوص بردهای M2 است و با B12 جایگزین نمیشود |
سوالات متداول
1. آیا این آیسی را میتوان با نسخههای B13 یا B11 جایگزین کرد؟
خیر، هر نسخه طراحی و کد فریمور خاص خود را دارد و جایگزینی ممکن است باعث ناسازگاری شود.
2. چه ابزارهایی برای تعویض لازم است؟
هیتر یا ریورک استیشن با نازل مناسب BGA، میکروسکوپ تعمیرات، فلوکس با کیفیت.
3. آیا قطعه اورجینال است؟
بله، کلیه آیسیهای عرضهشده در ICStore اورجینال بوده و با ضمانت اصالت ارائه میشوند.
برای اطلاع از قیمت آی سی آیفون و آیپد و خرید انواع آی سی هارد آیفون همین حالا اقدام کنید.
| کیفیت | |
|---|---|
| برند |
