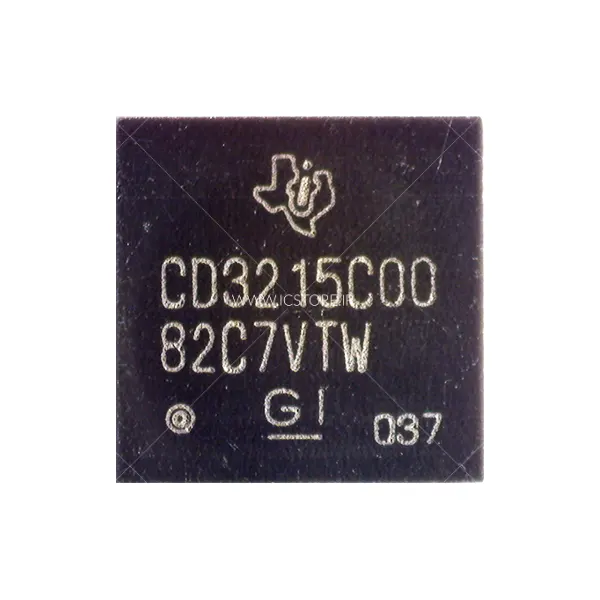

آی سی شارژ CD3215C00
498,000 تومان
- نام ای سی:CD3215C00
- کارخانه سازنده : Texas Instruments
- نوع آیسی: USB-C Port Controller / Charger Power IC
- موارد استفاده: MacBook Retina 12″ – مدل A1534 (نسخههای ۲۰۱۵–۲۰۱۷) – MacBook Pro 13″ با Touch Bar – مدل A1706 (۲۰۱۶–۲۰۱۷) – MacBook Pro 15″ با Touch Bar – مدل A1707 (۲۰۱۶–۲۰۱۷) – MacBook Pro 13″ بدون Touch Bar – مدل A1708 (۲۰۱۶–۲۰۱۷)
نقش و عملکرد آیسی CD3215C00
این آیسی مسئول کنترل و مدیریت پورت USB‑C دستگاه است و شامل وظایفی مانند:
-
مدیریت شارژ و برقرسانی از طریق پورت USB‑C، شامل تعیین ولتاژ، جریان و محافظتهای لازم؛
-
هماهنگی تراکنشهای برق بین شارژر و بُرد اصلی لپتاپ.
به بیان دیگر، وقتی دستگاه MacBook به شارژر USB‑C متصل میشود، این آیسی وظیفه دارد اطمینان حاصل کند که ولتاژ و جریان بهصورت ایمن و بهینه ارائه شود، و در صورت وجود مشکل، اقدامات کنترلی مانند قطع اتصال را انجام دهد.
معرفی آیسی CD3215C00
آیسی CD3215C00 یک USB-C Port Controller / Charging IC ساخت شرکت Texas Instruments است که در لپتاپهای اپل وظیفه مدیریت کامل پورت USB-C را برعهده دارد. این تراشه، علاوه بر کنترل فرآیند شارژ، مسئول برقراری ارتباط دادهای و مذاکره ولتاژ با شارژر نیز هست.
وظایف اصلی
-
مدیریت شارژ از طریق USB-C با ولتاژ تا ۲۰ ولت
-
حفاظت از مادربرد در برابر نوسانات و خطاهای شارژ
-
مدیریت انتقال داده و ویدئو از طریق پورت USB-C
-
هماهنگی با مدارهای تغذیه و چیپست اصلی برای شارژ سریع و ایمن
علائم خرابی CD3215C00
-
شارژ نشدن دستگاه یا قطع و وصل شدن شارژ
-
شناسایی نشدن شارژر USB-C یا انتقال داده
-
داغ شدن بیش از حد پورت یا آیسی
-
روشن نشدن دستگاه پس از اتصال شارژر
مدلهای سازگار
- MacBook Pro 13″ با Touch Bar – مدل A1706 (سالهای 2016–2017)
- MacBook Pro 15″ با Touch Bar – مدل A1707 (سالهای 2016–2017)
- MacBook Pro 13″ بدون Touch Bar – مدل A1708 (سالهای 2016–2017)
چرا CD3215C00 سکند؟
استفاده از نسخه اصلی این آیسی باعث میشود دستگاه عملکرد پایدار داشته باشد و مشکلات شارژ یا شناسایی دستگاه برطرف شوند. نمونههای غیر اورجینال یا بازیافتی، دوام کمتر و خطای عملکرد بیشتری دارند.
| ویژگی | توضیحات |
|---|---|
| شماره فنی | CD3215C00 |
| نام دیگر | U3100 / U3200 |
| سازنده | Texas Instruments |
| نوع آیسی | USB-C Port Controller / Charging IC |
| ولتاژ پشتیبانی | تا 20 ولت (USB-PD) |
| مدلهای سازگار | A1708, A1706, A1707 |
| سالهای پشتیبانی | ۲۰۱۵ تا ۲۰۱۹ |

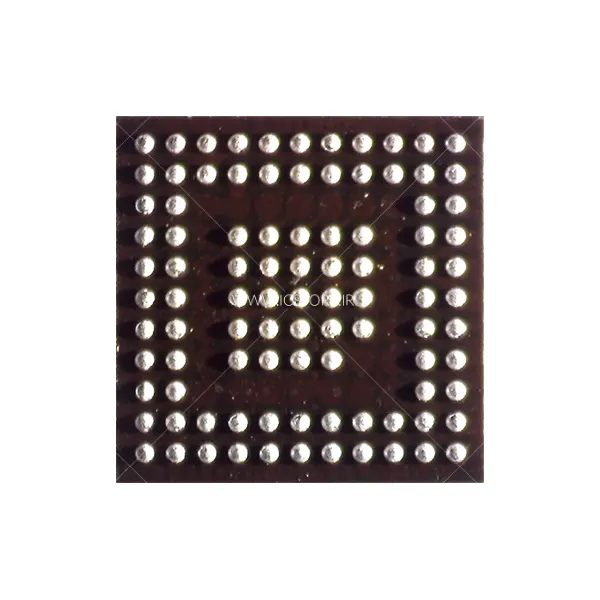

| پکیج | BGA |
جدول مقایسه آیسیهای خانواده CD3215 و CD3217
| نسخه آیسی | توضیح | مدلهای مکبوک سازگار | سال تولید | نکات سازگاری |
|---|---|---|---|---|
| CD3215C00 | USB-C Port Controller / Charger Power IC – نسخه اصلی C00 | MacBook Retina 12″ – A1534 (2015–2017)، MacBook Pro 13″ – A1706 (2016–2017)، MacBook Pro 15″ – A1707 (2016–2017)، MacBook Pro 13″ – A1708 (2016–2017) | 2015–2017 | در مدلهای A1989، A1990 و A1932 معمولاً نسخه C00Z استفاده میشود، نه C00 |
| CD3215C00Z | نسخه Z از C00 – طراحی مشابه با تفاوت در فریمور | MacBook Pro 13″ – A1989 (2018–2019)، MacBook Pro 15″ – A1990 (2018–2019)، MacBook Air 13″ – A1932 (2018–2019) | 2018–2019 | جایگزینی C00 بهجای C00Z بدون تغییر فریمور ممکن نیست |
| CD3215B03 | نسخه B03 از CD3215 – کنترلر USB-C | MacBook Pro 13″ بدون Touch Bar – A1708 (2016–2017) | 2016–2017 | فقط در مادربردهایی که بهصورت اورجینال B03 دارند کار میکند |
| CD3217B12 | USB-C Port Controller / Power Delivery – نسل جدیدتر | MacBook Pro 16″ – A2141 (2019–2021)، MacBook Pro 13″ – A2159, A2251, A2289, A2338 (2019–2022)، MacBook Air 13″ – A2179, A2337 (2020–2022) | 2019–2022 | قبل از خرید نسخه آیسی و کد مادربرد چک شود؛ جایگزینی با B13 ممکن نیست |
| CD3217B13 | USB-C Port Controller / Power Delivery – نسخه B13 | MacBook Air 13″ – A2681 (M2, 2022)، MacBook Pro 13″ – A2338 (M2, 2022) | 2022–2023 | نسخه B13 مخصوص بردهای M2 است و با B12 جایگزین نمیشود |
سوالات متداول
1. آیا میتوان این آیسی را با CD3215B جایگزین کرد؟
خیر، این دو نسخه تفاوت سختافزاری و نرمافزاری دارند و قابل جایگزینی نیستند.
2. برای تعویض این آیسی به چه ابزاری نیاز است؟
هیتر یا ریورک استیشن با نازل مناسب BGA، میکروسکوپ تعمیرات و فلوکس با کیفیت.
3. آیا این آیسی اورجینال است؟
بله، قطعه ارائهشده در فروشگاه ICStore اورجینال بوده و دارای ضمانت اصالت کالا است.
برای اطلاع از قیمت آی سی آیفون و آیپد و خرید انواع آی سی هارد آیفون همین حالا اقدام کنید.
